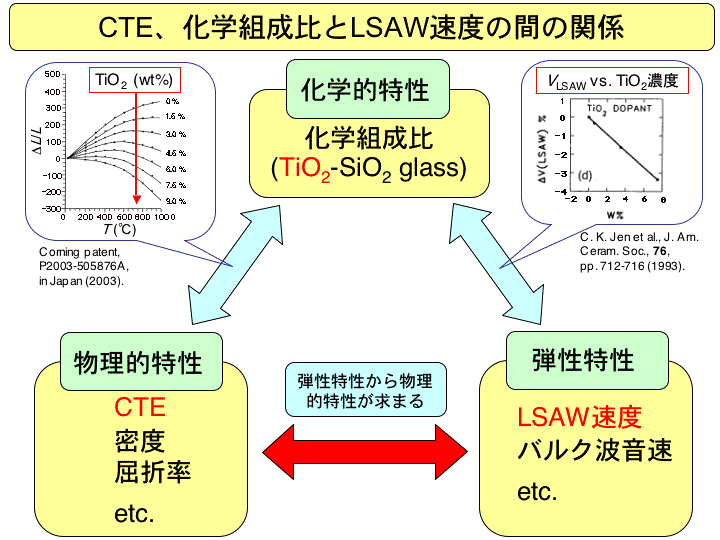

上図に示すように、超低膨張ガラス材料のCTE (CTE = (ΔL/ΔT )/L₀、L: Ｔ℃における長さ、L₀： 0℃における長さ）は、ガラスに添加するTiO₂濃度により制御することができます。一方、我々は、漏洩弾性表面波(LSAW)速度の変化が、ガラスに添加されたTiO₂濃度の変化に起因することを、既に実証しております。従って、LSAW速度を高精度に計測できれば、CTEを高精度に評価することが可能となります。

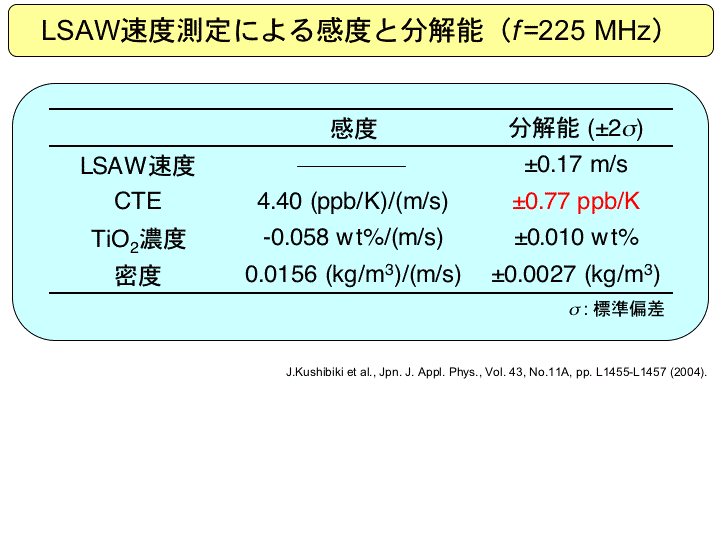

　そこで、LFB-UMCシステムが実際にどれくらいの測定分解能でCTEを計測できるか、次のように見積もってみました。まず、あらかじめCTEの仕様がわかっており、添加物が全く含まれていない純粋なガラス(SiO₂)を用意します。そしてそのLSAW速度を測定します。次に市販の最高品質の超低膨張ガラス(CTE=0 ppb/K)を用意し、やはりLSAW速度を測定します。両サンプルのLSAW速度の変化分とCTEの変化分を比較することにより、音速1 m/sあたりどれくらいCTEが変化するかという感度を求めることができます。また、この超低膨張ガラスサンプルにおけるLFB-UMCシステムの測定分解能が±0.17 m/s（±2σ, σ：標準偏差）であったので、求めた感度を用いてCTEの分解能±0.77 ppb/Kを見積もることができました。なお、CTEだけではなく、TiO₂濃度や密度に対するLSAW速度の感度や分解能も求めてみたところ、以下の表のようになりました。
